球磨机的电机电压多大为好?
一些中小水泥厂在进行技术改造中往往要更换大规格的球磨机,如何选择球磨机电机的电压,将直接关系到企业的经济效益。
我国早期建设的中、小水泥厂,由于球磨机规格较小,设备制造厂家对球磨机配用电机的电压多数采用380V,也有少数采用3000V,6000V的。而现在新建、扩建的水泥厂,随着磨机规格的增大,配用电机的电压多数采用6000发,10000V。但也有少数用户为简化供电方案,或不想改变原有供电方案,减少 ,特地向设备制造厂家提出配用三百八十伏。
究竟选择哪一种电压为好?我厂在今年扩建改造中,上一台2.2*7.5m高细磨机,淘汰原来是10kv的1.83*6.1m磨机。新上磨机采用哪种电压,红星机器的 们进行了分析比较,作出了较合理的选择。
一、 比较
新球磨机配用电机功率为400kw,如采用380v供电,额定电流740A,变压器增加容量至少需要500kv.A。更换原来变压器受电柜、配出柜、磨机起动柜各一台,配电线路距离150m,采用VLV-120聚氯乙烯绝缘保护套电缆,两条并联使用,共需要电缆900m。

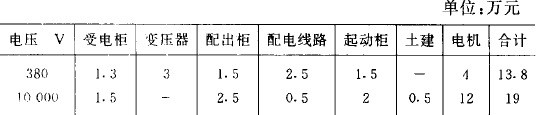

如采用10000v供电,电机额定电流30A,增加高压受电柜配出柜,电压互感器柜,磨机起动柜各一台,配电线路距离仍为150mm,采用YJV-10、截面积50mm平方的电缆450m,须增加建筑面积20m平方。现将两个方案的各项投资进行比较,如附表所示。
从表中可以看出,采用10000V比380V增加投资5.2 。
二、线路损耗比较
同是400KW电机,配电线路距离L=500m,线路损耗计算如下。采用380v时,选用VLV-120铝芯电缆,两条并联使用。查表,铝电缆120mm平方、25度时,单位电阻R0=0.312欧/km,感抗X0=0.019欧/km,线路有功损耗p和无功损耗q为:
采用10000v时,选用YJLV-10、截面积50mm平方的电缆,查表,铝电缆25度时单位电阻R0=0.769欧/km,感抗X0=0.099欧/km,线路有功及无功损耗为:
线路功率损耗比较,采用10000v时可减少损耗:
全年可节省电能(运行时间按10 7200小时计算):
三、起动性能及故障比较
球磨机都是重载启动,启动性能的好坏,直接影响到水泥生产。低压起动常因饱磨起动造成开关跳闸,如用10000v高压起动, 了磨机的启动性能。
电气设备的故障多数发生在导线接头和开关接点处。同是400kw电机,两种电压,电流,大电流经常造成头、开关烧毁 。改用10000v后, 2 ,而年节约67 ,不到一年即可收回所花奖金,同时又节约了大量的无故电器损坏。
